Теплообменник Ридан НН№ 37
Под заказ
-
Доставка по РоссииМы доставим ваш заказ курьером или службой экспресс-доставки по всей России.
Теплообменник НН№37

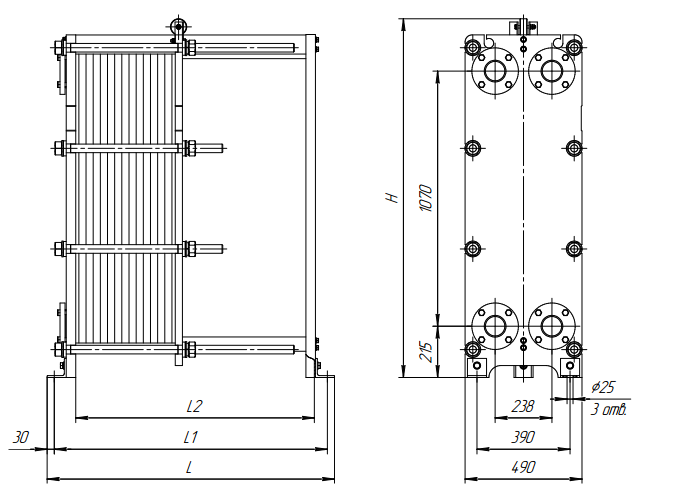

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№37 общепромышленное/ специальное исполнение | 1 | 795 | 735 | 600 | М36 | 8 | 11-43 | 471 | ||
| 2 | 1195 | 1135 | 1000 | М36 | 8 | 44-109 | 631 | |||
| 3 | 1695 | 1635 | 1500 | М36 | 8 | 110-193 | 833 | |||
| 4 | 2195 | 2135 | 2000 | М36 | 8 | 194-276 | 1036 | |||
| 5 | 2695 | 2635 | 2500 | М36 | 8 | 277-359 | 1250 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№37 общепромышленное/ специальное исполнение | 1 | 805 | 745 | 600 | М36 | 8 | 11-43 | 524 | ||
| 2 | 1205 | 1145 | 1000 | М36 | 8 | 44-109 | 685 | |||
| 3 | 1705 | 1645 | 1500 | М36 | 8 | 110-193 | 886 | |||
| 4 | 2205 | 2145 | 2000 | М36 | 8 | 194-276 | 1090 | |||
| 5 | 2705 | 2645 | 2500 | М36 | 8 | 277-359 | 1303 | |||
| Размер H: рамы №1-№3 — 1505 мм, рамы №4-№5 — 1545 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||||
| Бренд | Ридан |
| Максимальная температура, °C | 150 |
| Номинальный диаметр (DN), мм | 80 |
