Уплотнения для полусварного теплообменника Alfa Laval MK15BW

Уплотнения серии M15MW Alfa Laval (Альфа Лаваль) предназначены для разграничения сред в пластинчатом теплообменнике и герметизации каналов. В процессе эксплуатации прокладки подвергаются значительным нагрузкам: воздействию высоких температур, агрессивных веществ, перепадов давления. От этого они деформируются и прекращают выполнять свои функции, что может привести к выходу из строя всего теплообменника. Своевременное техническое обслуживание и замена уплотнений раз в 3-5 лет значительно продлевают срок службы оборудования.

Полусварные теплообменники используются в промышленных применениях, где в процессе теплообмена присутствуют агрессивные среды. Чтобы исключить возможность перетока жидкостей через уплотнительные прокладки, пластины сварены между собой попарно. Буква "W" в модели теплообменника M6MW обозначает welded (welded с англ. - сваренный). Сваренные по периметру пластины образуют так называемые "кассеты", внутри которых и протекает агрессивная среда, например, кислота. Для сборки теплообменника между "кассетами" расмещаются уплотнительные прокладки.

Уплотнения для полусварного теплообменника Alfa Laval M15MW

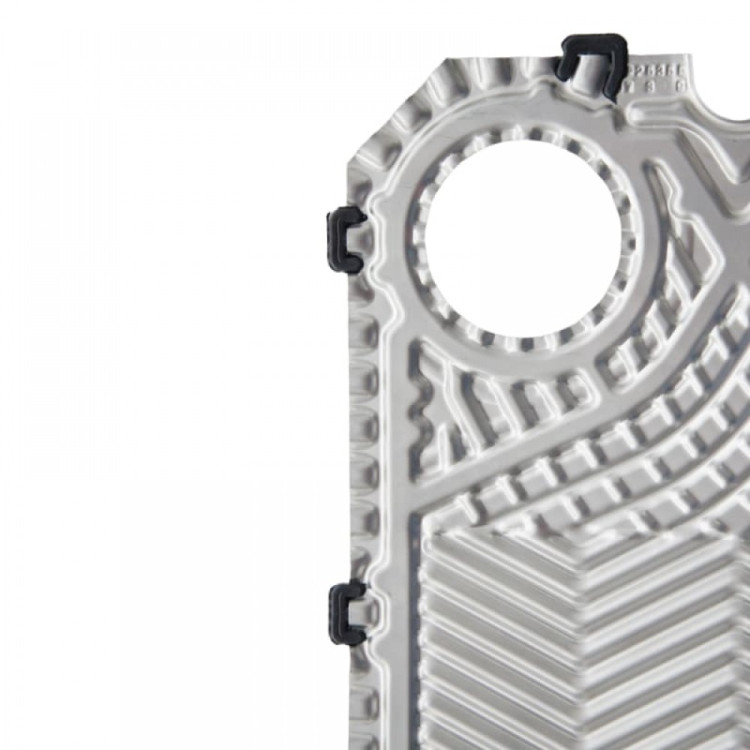

Конструкция полусварного теплообменника включает в себя целый ряд различных по форме и назначению уплотнительных прокладок, - канальные прокладки, соединительные прокладки, кольцевые уплотнения. Прокладки полусварного теплообменника могут отличаться не только по форме, но и материалом резины. Например, в одном теплообменнике M6MW могут одновременно применяться уплотнения EPDM и уплотнения из материала HNBR, в зависимости от среды(жидкости), с которой эти уплотнения соприкасаются. Канальные уплотнения крепятся к "кассетам" с помощью специальных замочков-клипсов "clip-on". Соединительные и кольцевые уплотнения крепятся на "кассеты" с помощью клея.



Правильно подобрать комплект уплотнений для полусварного теплообменника можно только по паспорту на данный теплообменник. Для получения паспорта необходимо знать заводской номер теплообменника.
