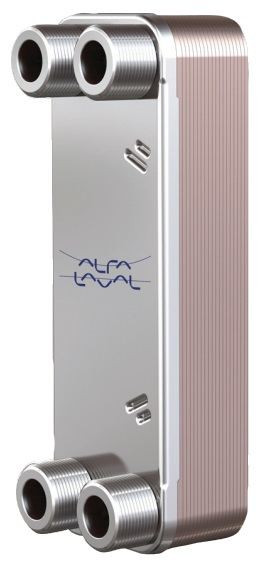

Теплообменник Alfa Laval CB16-16H

Паяные пластинчатые теплообменники Alfa Laval CB16 имеют высокий коэффициент теплопередачи и занимают исключительно мало места. Они идеально подходят для объектов с ограниченным местом установки, применяются для нагрева и охлаждения в системах ОВиК, в холодильных системах, в системах охлаждения масла, системах солнечного отопления и во многих других областях. Хорошо известны, как "теплообменники для котлов".

Применение

• Нагрев и охлаждение в системе ОВИК

• Охлаждение масла

• Промышленный нагрев и охлаждение

Преимущества

• Compact

 • Простота монтажа

• Возможность самоочистки

 • Низкая потребность в уходе и обслуживании

• Все изделия испытываются давлением на прочность и герметичность

• Без использования уплотнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFA LAVAL CB16

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Тонкие гофрированные пластины теплообменников серии CB из нержавеющей стали скрепляются медной пайкой. Две рабочие среды герметично изолированы внутри пакета медной пайкой по краям пластин паяных пластинчатых теплообменников Alfa Laval CB16.

Каналы для протекания рабочих сред, образующиеся между пластинами и угловыми портами, располагаются таким образом, что движение рабочих сред по соседним каналам происходит по принципу противотока, что обеспечивает наибольшую эффективность процесса теплообмена.

Точки соприкосновения пластин также скрепляются пайкой, что дает повышенную устойчивость к воздействию высоких давлений и температур. Скачки давления и температуры создают существенное внутреннее напряжение в материалах, поэтому при разработке теплообменника исследовательские подразделения Альфа Лаваль уделили особое внимание изучению особенностей этого явления, чтобы обеспечить высокую устойчивость конструкции и длительный срок службы.

В результате получается аппарат, способный работать в условиях высоких температур и давлений.

В отличие от традиционных теплообменников, паяные пластинчатые теплообменники состоят только из поверхностей, активно участвующих в теплообмене: в результате общая эффективность теплопередачи у них гораздо выше. Исключительно высокий коэффициент теплопередачи позволяет делать все модели серии CB очень компактными. Поэтому они обеспечивают высокую производительность даже при ограниченном пространстве для установки.

Паяный пластинчатый теплообменник Alfa Laval CB16 предназначен для работы в условиях полного вакуума.

Примеры соединений
