Паяный теплообменник AlfaNova 76-60 Alfa Laval

Под заказ

Доставка по России
Мы доставим ваш заказ курьером или службой экспресс-доставки по всей России.

Пластинчатые теплообменники Alfa Laval AlfaNova изготавливаются методом диффузионной сварки полностью из нержавеющей стали. Они подходят для условий применения с высокими требованиями к чистоте, с использованием агрессивных сред, таких как аммиак, и при недопустимости загрязнения медью и никелем.

Теплообменники AlfaNova 76 / HP 76 обеспечивают эффективную передачу тепла при небольшой занимаемой площади, имеют высокую усталостную прочность в условиях сверхвысокого давления и работают в диапазоне высоких температур — до 550 °C.

ПРЕИМУЩЕСТВА ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL ALFANOVA 76/ HP 76, ИЗГОТОВЛЕННЫХ МЕТОДОМ ДИФФУЗИОННОЙ СВАРКИ

Компактность
Простота монтажа
Возможность самоочистки
Низкая потребность в уходе и обслуживании
Все изделия испытываются давлением на прочность и герметичность
Без использования уплотнений
Не содержит соединений меди

ОБЛАСТИ ПРИМЕНЕНИЯ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL ALFANOVA 76/ HP 76, ИЗГОТОВЛЕННЫХ МЕТОДОМ ДИФФУЗИОННОЙ СВАРКИ

Атомная энергетика
Возобновляемые источники энергии
Морское судоходство и судостроение
Теплоэнергетика

Они предназначены для применения в качестве дополнительных конденсаторов или нагревателей грузов на газовозах СПГ, но, благодаря широкому диапазону рабочих температур и отсутствию в конструкции медесодержащих деталей, также прекрасно подходят и для выполнения других задач в газовых системах. Судовые теплообменники серии AlfaNova легче и меньше традиционных кожухотрубных и сварных конденсаторов и имеют меньшее давление конденсации и повышенную производительность по конденсации, что обеспечивает ощутимую экономию энергии и сокращение времени оборота судна в порту.

В основе их инновационной конструкции из нержавеющей стали лежат решения, отлично зарекомендовавшие себя в ПТО серии AlfaNova. При изготовлении используется комбинация твердого припоя из нержавеющей стали и запатентованная технология Альфа Лаваль AlfaFusion™.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFANOVA 76/ HP 76

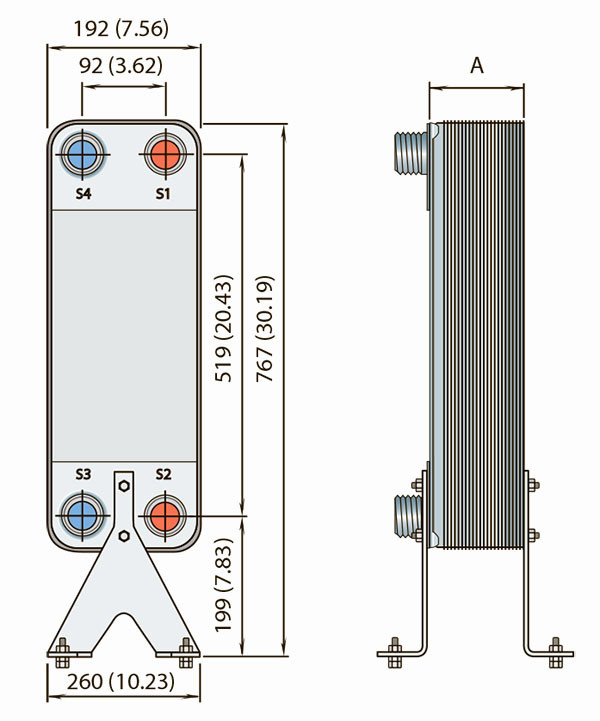

Габаритные размеры судового пластинчатого теплообменника, изготовленного методом диффузионной сварки, Alfa Laval AlfaNova M 76-110

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AlfaNova 76/HP 76
Площадь пластины, м²	0,113
Обьем, л	0,25 (S1-S2); 0,18 (S3-S4)
Макс. расход (м³/ч)*	37
Размер (А), мм**	11 + (2,85 * n)
Масса теплообменника (без соединений), кг**	8 + (0,49 * n)
Материал теплопередающих пластин	Нержавеющая сталь
Материал пластин	Нержавеющая сталь
Материал накладок	Нержавеющая сталь
Материал припоя AlfaFusion	Нержавеющая сталь
Макс. кол-во пластин	150

* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Макс. расчетное давление, бар 40

Макс. расчетная температура, °C 550

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Присадочный материал AlfaFusion герметизирует и удерживает пластины вместе в местах контакта. Это обеспечивает оптимальную эффективность теплопередачи и стойкость к давлению. Использование передовых
технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы. Имеются различные классы давления для различных
потребностей.
Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Примеры соединений

Страна-производитель	Швеция
Бренд	Alfa Laval
Номинальное давление (PN), бар	40
