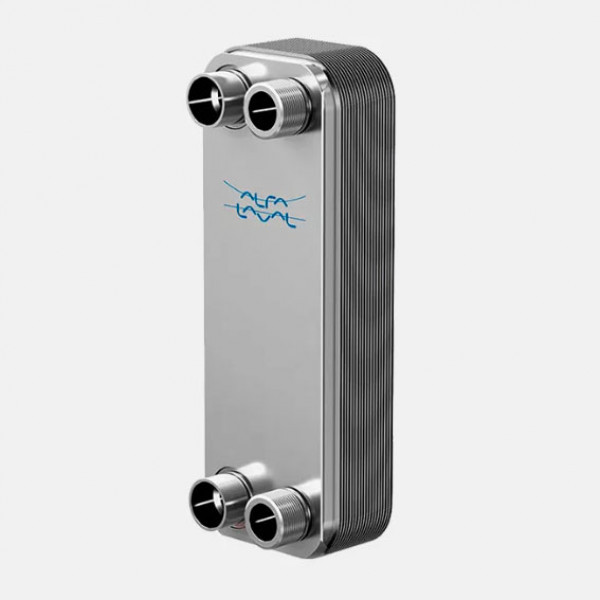

Паяный теплообменник AlfaNova 14-10 Alfa Laval
-
Доставка по РоссииМы доставим ваш заказ курьером или службой экспресс-доставки по всей России.
Пластинчатые теплообменники Alfa Laval AlfaNova изготавливаются методом диффузионной сварки полностью из нержавеющей стали. Они подходят для условий применения с высокими требованиями к чистоте, с использованием агрессивных сред, таких как аммиак, и при недопустимости загрязнения медью и никелем.
Теплообменники AlfaNova 14 обеспечивают эффективную передачу тепла при небольшой занимаемой площади, имеют высокую усталостную прочность в условиях сверхвысокого давления и работают в диапазоне высоких температур — до 550 °C.
ПРЕИМУЩЕСТВА ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL ALFANOVA 14, ИЗГОТОВЛЕННЫХ МЕТОДОМ ДИФФУЗИОННОЙ СВАРКИ
- Компактное исполнение
- Простота монтажа
- Возможность самоочистки
- Низкая потребность в уходе и обслуживании
- Все изделия испытываются давлением на прочность и плотность
- Без использования прокладки
- Без меди
ОБЛАСТИ ПРИМЕНЕНИЯ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL ALFANOVA 14, ИЗГОТОВЛЕННЫХ МЕТОДОМ ДИФФУЗИОННОЙ СВАРКИ
- Нагрев и охлаждение в системе ОВКВ
- Замораживание
- Охлаждение масла
- Нагрев и охлаждение в промышленности
- Нагрев и охлаждение в технологических процессах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFANOVA 14
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AlfaNova 14 |
| Площадь пластины, м2 | 0,016 |
| Обьем, л | 0,02 |
| Макс. расход (м3/ч)* | 4,6 |
| Размер (А)**, мм | 8 + (2,48 * n) |
| Масса теплообменника (без соединений)**, кг | 0,4 + (0,07 *n) |
| Материал теплопередающих пластин | Нержавеющая сталь |
| Материал пластин | Нержавеющая сталь |
| Материал накладок | Нержавеющая сталь |
| Материал припоя AlfaFusion | Нержавеющая сталь |
| Макс. кол-во пластин | 50 |
* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. расчетное давление, бар 23 |
| Макс. расчетная температура, °C 550 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Присадочный материал AlfaFusion герметизирует и удерживает пластины вместе в местах контакта. Это обеспечивает оптимальную эффективность теплопередачи и стойкость к давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.
Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.
Пластинчатый теплообменник Alfa Laval AlfaNova 14, изготовленный методом диффузионной сварки, предназначен для работы в условиях полного вакуума.
Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.
Примеры соединений
| Страна-производитель | Швеция |
| Бренд | Alfa Laval |
| Номинальное давление (PN), бар | 40 |
