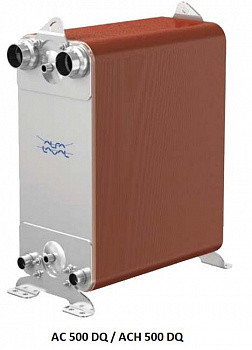

Паяный теплообменник испаритель Alfa Laval AC500-250
-
Доставка по РоссииМы доставим ваш заказ курьером или службой экспресс-доставки по всей России.
Паяные пластинчатые теплообменники Alfa Laval AC500/ACH500 отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве испарителей и конденсаторов в чиллерах и тепловых насосах.
Паяные пластинчатые теплообменники Alfa Laval AC500/ACH500 подходят для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.
ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC500/ACH500
- Компактное исполнение
- Простота монтажа
- Возможность самоочистки
- Низкая потребность в уходе и обслуживании
- Все изделия испытываются давлением на прочность и плотность
- Без использования прокладки
ОБЛАСТИ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC500/ACH500
- Испаритель
- Конденсатор
- Каскадные системы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFA LAVAL AC500/ACH500
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AC500/ACH500 |
| Площадь пластины, м2 | 0,228 |
| Обьем на один канал, л | (S1-S2): 0.47, (S3-S4): 0.50 |
| Макс. расход (м3/ч)* | 120 |
| Длина пакета пластин (А)**, мм | 12 + (2.61 * n) |
| Масса пустого теплообменника (без соединений)**, кг | 13 + (0,84 *n) |
| Материал теплопередающих пластин | AISI 316 |
| Материал патрубков | AISI 316 |
| Материал припоя | медь |
| Макс. кол-во пластин | 270 |
* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. расчетное давление, бар 45 |
| Макс. расчетная температура, °C 150 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы паяных пластинчатых теплообменников Alfa Laval AC500/ACH500
Имеются различные классы давления для различных потребностей.
Двухконтурная конструкция True обеспечивает более высокое сопротивление замерзанию по сравнению с компоновкой теплообменников вплотную друг к другу.
Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.
Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.
Паяный пластинчатый теплообменник Alfa Laval AC500/ACH500 предназначен для работы в условиях полного вакуума.
Примеры соединений
| Страна-производитель | Швеция |
| Бренд | Alfa Laval |
| Номинальное давление (PN), бар | 40 |
