Паяный теплообменник испаритель Alfa Laval AC30-16

Доставка по России
Мы доставим ваш заказ курьером или службой экспресс-доставки по всей России.

Паяные пластинчатые теплообменники Alfa Laval AC30/ACH30 отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве испарителей и конденсаторов в чиллерах и тепловых насосах.

Паяные пластинчатые теплообменники Alfa Laval ACH подходят для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.

ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC30/ACH30

Компактное исполнение
Простота монтажа
Возможность самоочистки
Низкая потребность в уходе и обслуживании
Все изделия испытываются давлением на прочность и плотность
Без использования прокладки

ОБЛАСТИ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC30/ACH30

Испаритель
Конденсатор
Каскадные системы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFA LAVAL AC30/ACH30

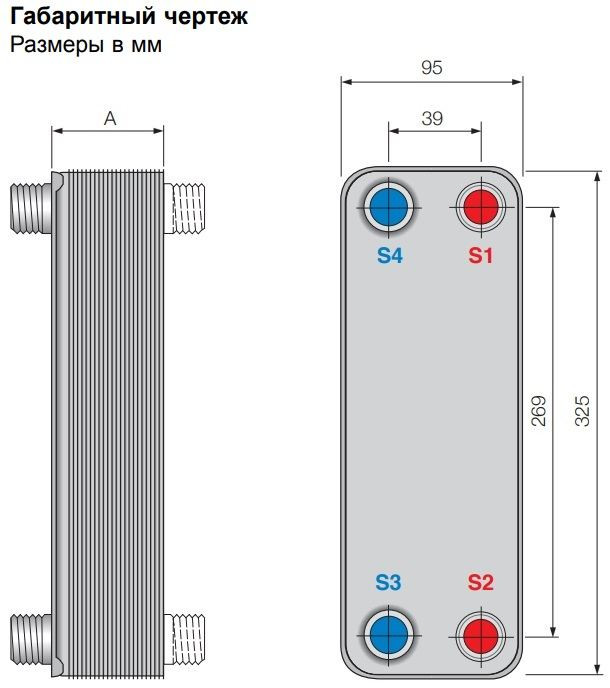

Габаритные размеры паяного пластинчатого теплообменника ACH30EQ-120H Alfa Laval

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AC30/ACH30
Площадь пластины, м²	0,028
Обьем, л	0,028
Макс. расход (м³/ч)*	8,8
Длина пакета пластин (А), мм**	9 + (1,52 * n)
Масса пустого теплообменника (без соединений), кг**	1 + (0,09 *n)
Стандартная наружная резьба, дюймов	1
Материал теплопередающих пластин	AISI 316
Материал патрубков	AISI 316
Материал припоя	медь
Макс. кол-во пластин	120

* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Макс. расчетное давление, бар 50

Макс. расчетная температура, °C 225

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы паяных пластинчатых теплообменников Alfa Laval AC30/ACH30

Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Паяный пластинчатый теплообменник Alfa Laval AC30/ACH30 предназначен для работы в условиях полного вакуума.

УСТРОЙСТВО ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА

Конструкция паяного пластинчатого теплообменника ACH30EQ-120H Alfa Laval

Примеры соединений

Страна-производитель	Швеция
Бренд	Alfa Laval
Номинальное давление (PN), бар	32
