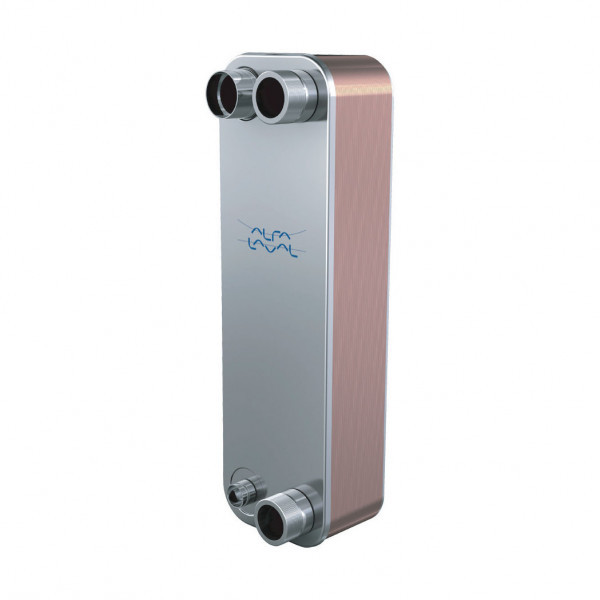

Паяный теплообменник испаритель Alfa Laval AC220-220
-
Доставка по РоссииМы доставим ваш заказ курьером или службой экспресс-доставки по всей России.
Паяные пластинчатые теплообменники Alfa Laval AC220/ACH220/ACP220 отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве испарителей и конденсаторов в чиллерах и тепловых насосах.
Паяные пластинчатые теплообменники Alfa Laval AC220/ACH220/ACP220 подходят для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.
ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC220/ACH220/ACP220
- Компактное исполнение
- Простота монтажа
- Возможность самоочистки
- Низкая потребность в уходе и обслуживании
- Все изделия испытываются давлением на прочность и плотность
- Без использования прокладки
ОБЛАСТИ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL AC220/ACH220/ACP220
- Испаритель
- Конденсатор
- Каскадные системы

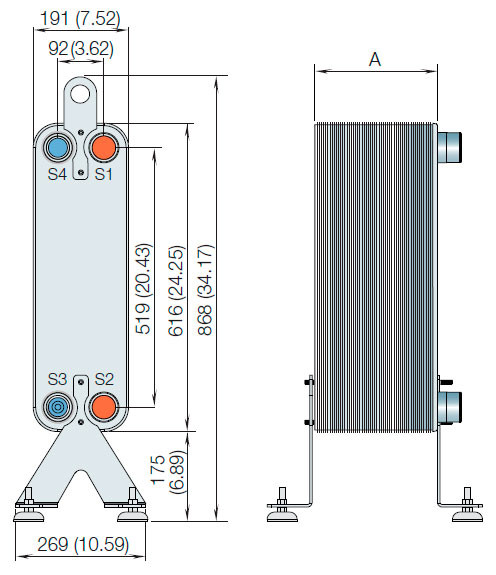

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА ALFA LAVAL AC220/ACH220/ACP220
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AC220/ACH220/ACP220 |
| Площадь пластины, м2 | 0,228 |
| Обьем, л | 0,20 |
| Макс. расход (м3/ч)* | 51 |
| Длина пакета пластин (А)**, мм | 16 + (2.07 * n) |
| Масса пустого теплообменника (без соединений)**, кг | 4.82 + (0,35 *n) |
| Стандартная наружная резьба, дюймов | 2 |
| Материал теплопередающих пластин | AISI 316 |
| Материал патрубков | AISI 316 |
| Материал припоя | медь |
| Макс. кол-во пластин | 300 |
* Воды при 5 м/с (скорость в месте соединения).
** n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. расчетное давление, бар 32 |
| Макс. расчетная температура, °C 225 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы паяных пластинчатых теплообменников Alfa Laval AC220/ACH220/ACP220
Асимметричные каналы обеспечивают оптимальную эффективность в самом компактном исполнении. Это позволяет уменьшить количество загружаемого хладагента или уменьшить падение давления на стороне воды или рассола, снижая уровень выбросов CO2.
Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.
Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.
Паяный пластинчатый теплообменник Alfa Laval AC220/ACH220/ACP220 предназначен для работы в условиях полного вакуума.
Примеры соединений
| Страна-производитель | Швеция |
| Бренд | Alfa Laval |
| Номинальное давление (PN), бар | 40 |
